Altium Designer输出Gerber

Mark备忘

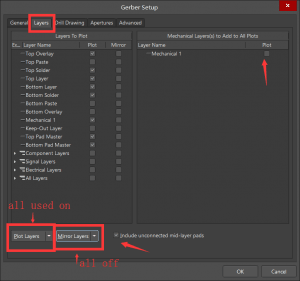

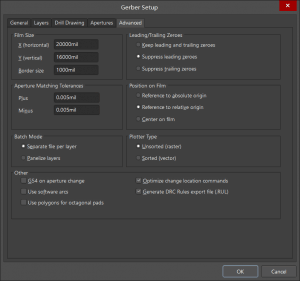

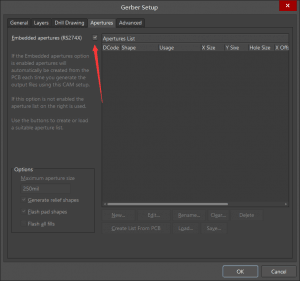

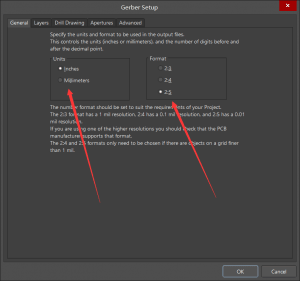

一、file-fabrication outputs-Gerber Files



到这一步后点击OK,第一次输出完毕

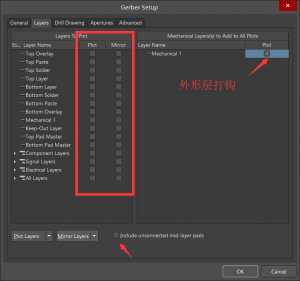

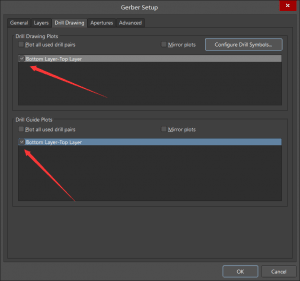

二、再次file-fabrication outputs-Gerber Files

再次点击OK

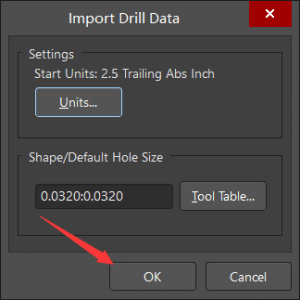

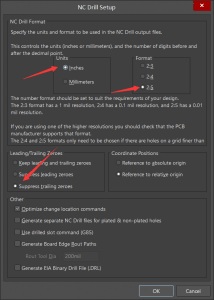

三、在PCB 的文件环境中,左键点击 file-fabrication outputs-NC Drill Files,进入NC Drill Setup 界面,units选择“inches”,format选择2:5 。 在“Leading/Trailing Zeroes” 区域,选中“Suppress trailing zeroes”,和之前Gerber Setup 的“advanced”里面要保持一致,其他默认选项不变。



四、把工程目录下的Project Outputs for XXXXXX文件夹压缩送给工厂
